오산 파라곤 현장 일지: 메인 전기 레이아웃 분배, 무선 스위치 세팅, 그리고 소음 없는 실링팬 합판 보강 노하우

블로그 운영을 하다 보면 거창한 광고 글보다 ‘지역명 + 집수리/전기/목공’을 검색해 필요한 작업 사진을 확인하고 바로 문의를 주시는 소비자분들이 많다는 것을 체감하게 됩니다. 이번 포스팅은 추후 유지보수나 유사한 신축 아파트 현장 진입 시 참고하기 위한 실무 데이터와 배선 노하우를 담은 현장 기록 일지입니다.

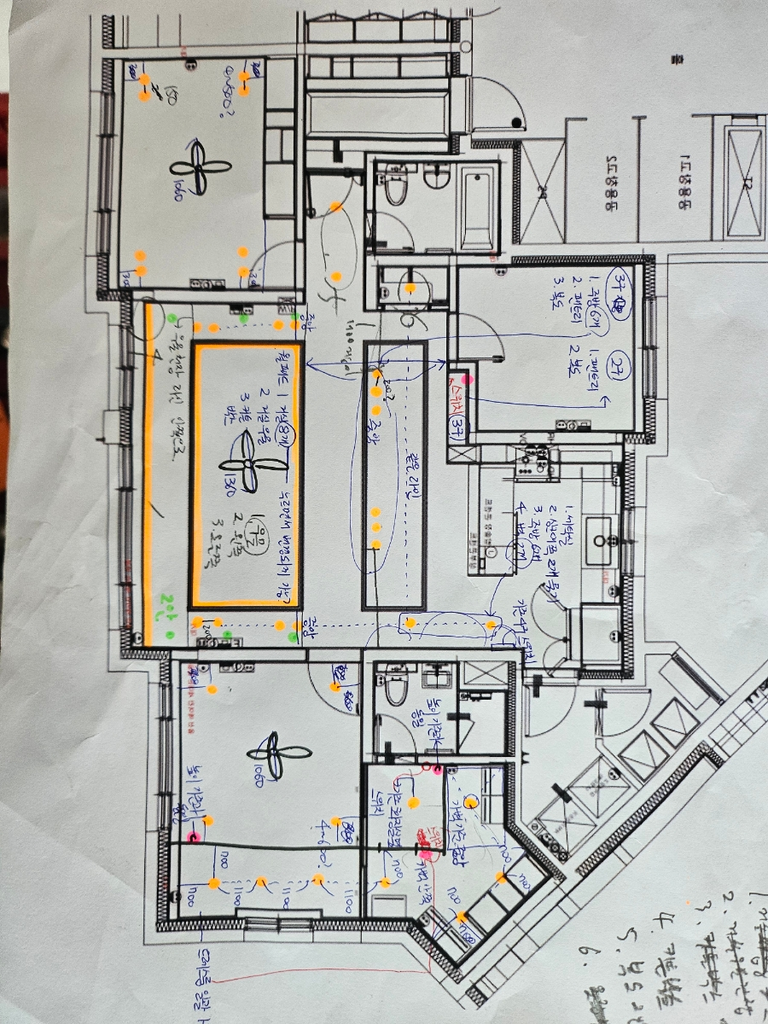

1. 메인 전기 레이아웃 및 거실 조명 분배

기존 거실 조명은 월패드와 연동되어 1, 2, 3번으로 분류되어 있던 상태였습니다. 인테리어 효과를 극대화하기 위해 상시 전원을 끌어와 총 6번 항목까지 라인을 확장했습니다.

1번 라인: 우물 천장 간접등
2번 라인: 안방 벽면 쪽 매입등
3번 라인: 쇼파 벽면 쪽 매입등
4번 라인 (추가): 거실 커튼박스 간접등 (커튼박스 내부에 상시전원 콘센트 추가 신설)
5번 라인 (추가): 복도등
6번 라인 (추가): 알파룸 앞 펜던트 조명

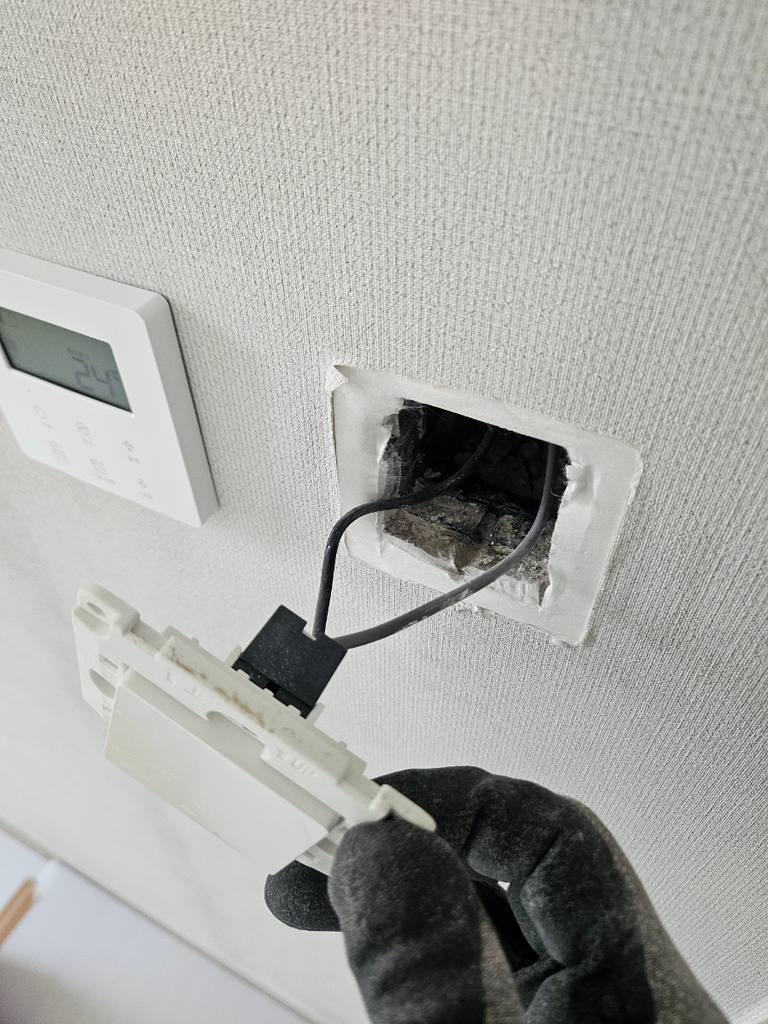

2. 신축 아파트 스위치 추가 및 배선 주의사항

일괄소등 연동의 제약과 무선 스위치 대안을 선택할 때 현장 여건을 면밀히 파악해야 합니다. 월패드와 일괄소등이 연동된 아파트의 경우 새로 증설하는 스위치 배선을 일괄소등 회로에 포함하기 어렵습니다. 이럴 때 가장 좋은 대안은 천장 위에서 상시 전원을 결선하고 스위치는 무선으로 처리하는 방식입니다. 이번 현장에는 ‘르그랑 노밧(Novat) 무선 스위치 3구’ 제품(가격 약 105,000원)을 사용했습니다. 자체 자가발전 방식이라 건전지가 필요 없고 기계식 키보드처럼 ‘찰칵’하는 타건감이 뛰어나 추천할 만합니다.

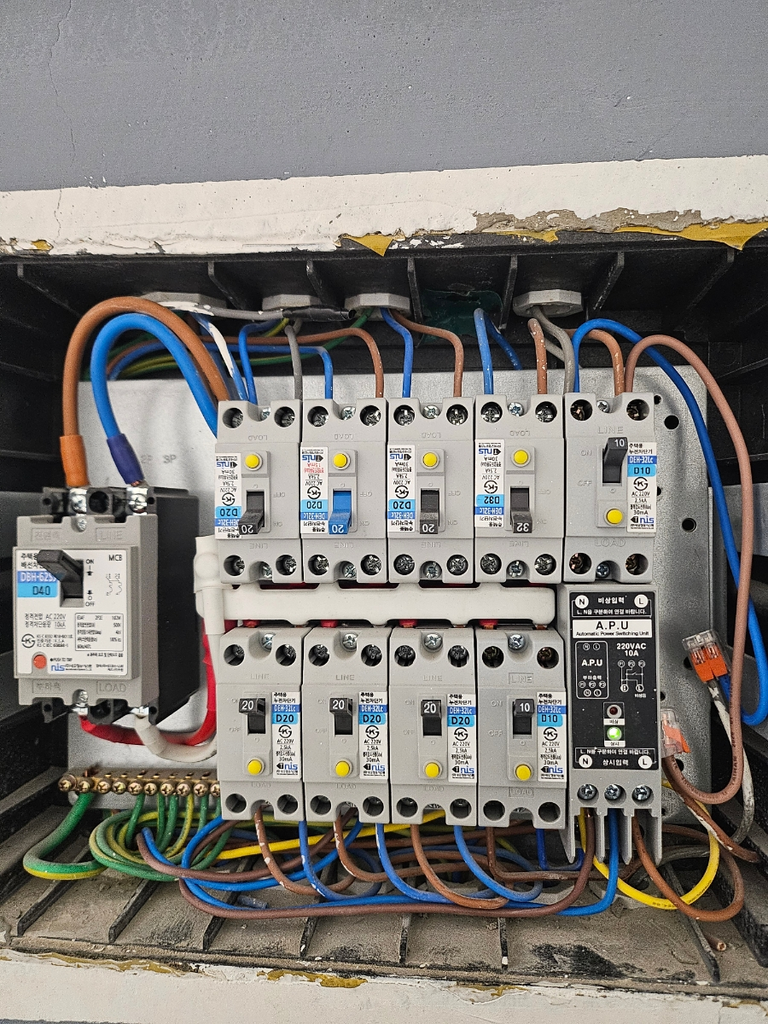

신축 아파트 내선 규정(KEC) 배선 색상도 꼼꼼히 체크해야 합니다. 오산 파라곤 현장은 천장 조명용 L선(상선)이 회색으로 배선되어 정석대로 잘 되어 있는 편이었습니다.

KEC 내선 규정 색상: L1(갈색), L2(흑색), L3(회색) / N선(청색)
주의점: 과거 구형 아파트의 L선(빨간색), N선(흰색)에 익숙한 작업자들은 청색과 회색 조합이 헷갈릴 수 있으므로 상 검전 시 주의가 필요합니다.

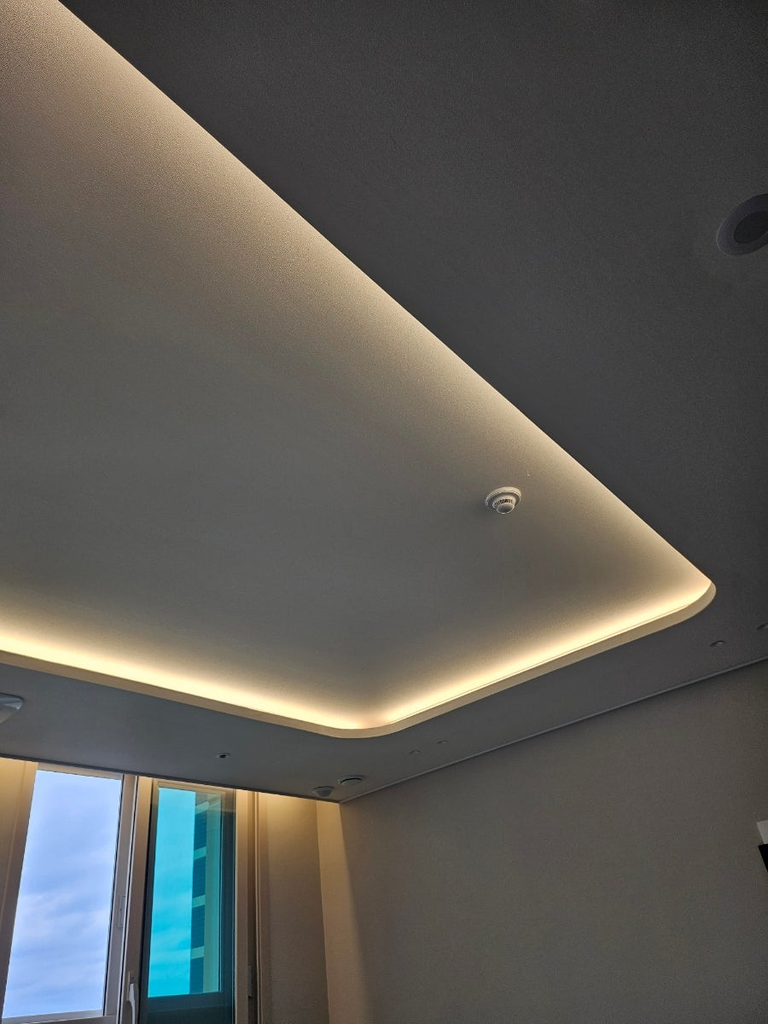

3. 우물 천장 라운드 간접등 산출 및 R값

라운드 구획 R값: 반지름 220mm ~ 250mm 사이가 빛이 끊기지 않고 가장 자연스럽게 번집니다.

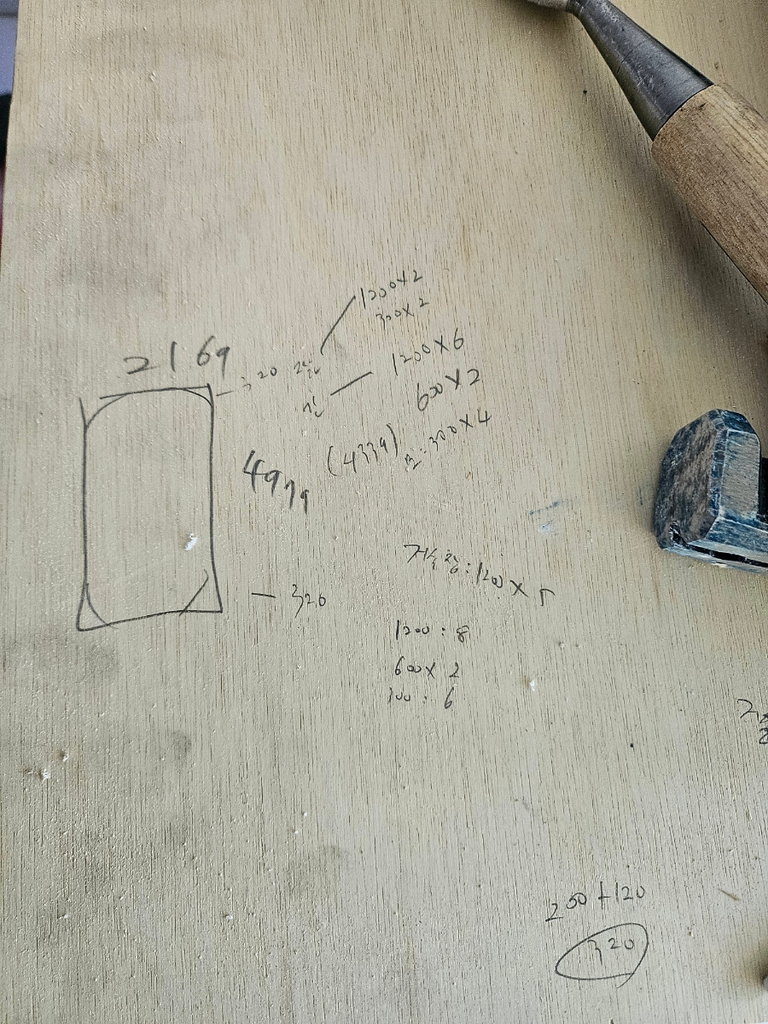

T5 LED 바 수량 산출 및 잔여 자재:
- 긴 구간: 1200mm × 3개 / 600mm × 1개
- 짧은 구간: 1200mm × 2개 / 300mm × 1개
- 라운드 코너: 400mm × 4개 추가
- 결선 위치: 안방 앞에서 병렬 연결 처리
- 잔여 수량: 300mm 자재 2개 남음 (추후 AS나 타 현장 사용 가능)

4. 각 방 실링팬 배선 및 합판 보강 노하우

각 방에 실링팬을 시공할 때는 상시 전원에 묶어 리모컨으로만 조작하기보다 벽면에 별도의 물리 전원 스위치를 만들어 신호선 전용 라인을 별도로 추가해 배선하는 것이 안전합니다. 이번에 설치한 ‘로슬러(Rosler)’ 제품은 벽 스위치 On/Off 연동 시 이전 작동 상태를 잘 유지해 주어 스위치 분리 작업과 궁합이 좋습니다.

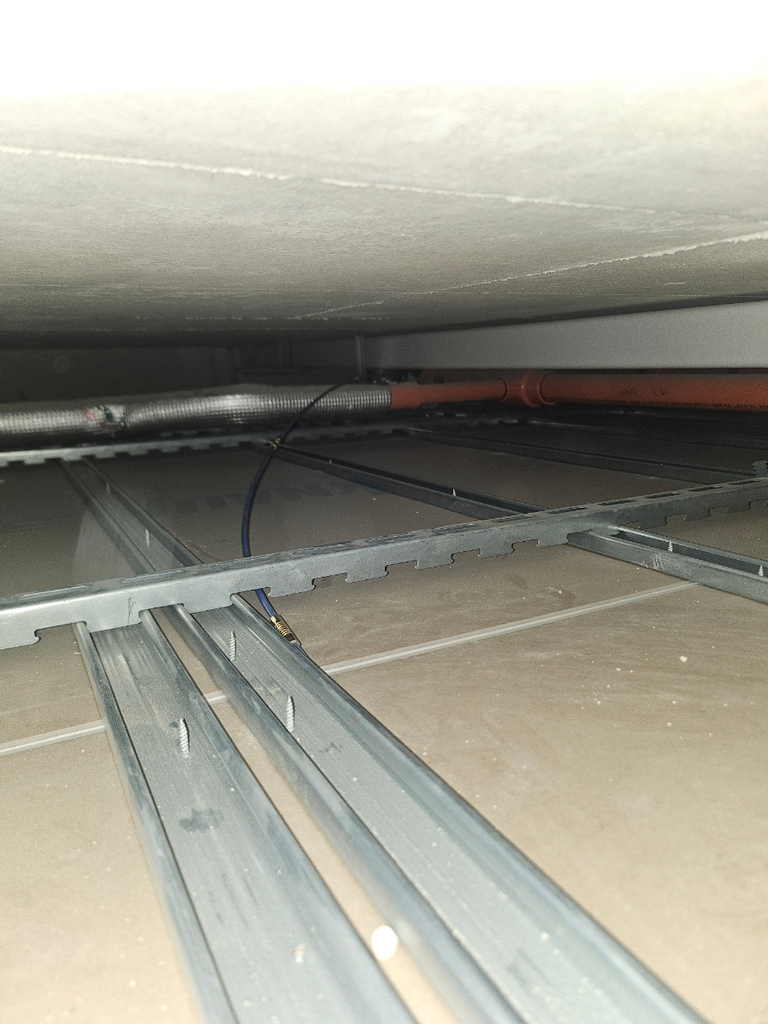

천장 낚시(요비선) 작업을 할 때는 경량 철골(M-bar) 천장 위로 요비선을 날릴 때 캐링 채널 밑으로 선이 씹히지 않도록 부드럽게 넘나들어야 막힘없이 통과됩니다.

일부 SNS에서 소개하는 석고보드 위 얇은 보강 막대나 금속 M-바 위에 각재 조각 하나 올려놓고 피스를 박는 시공은 피해야 합니다.

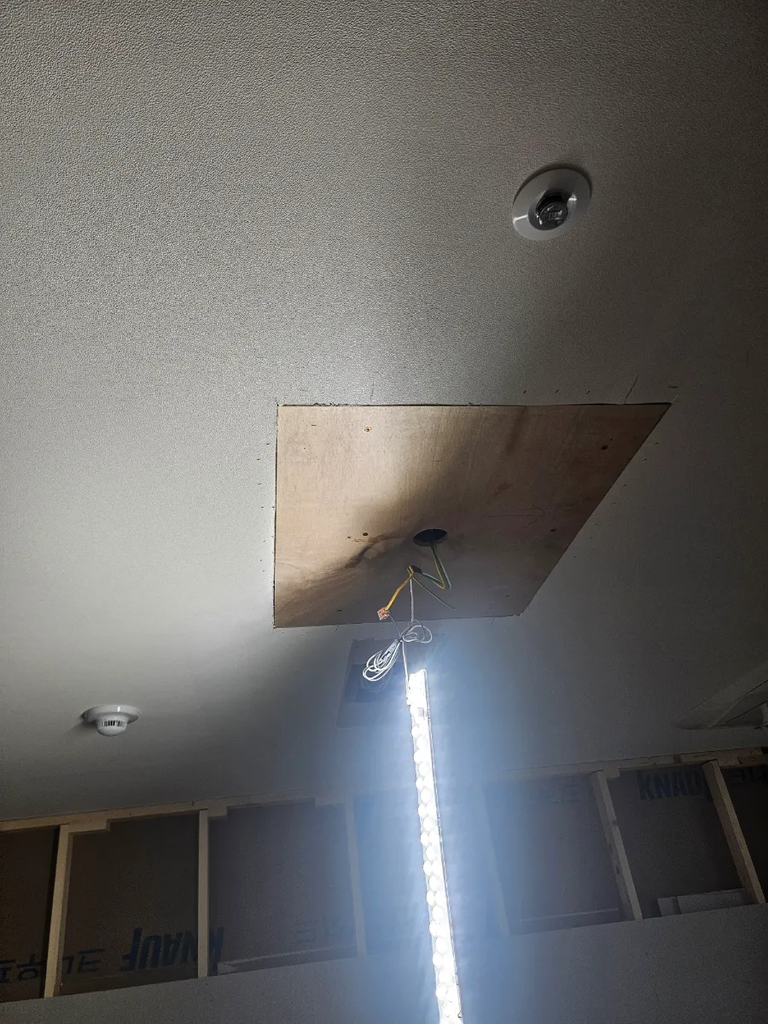

금속 바에 피스를 직결하면 실링팬 모터 회전 시 발생하는 미세한 진동으로 피스 구멍이 헐거워져 조용한 밤에 찌르르하는 소음이 발생합니다. 나무 합판 보강은 하중 분산뿐만 아니라 브라켓이 흔들리지 않도록 잡아주어 진동 소음을 원천 차단하는 역할을 하므로, 도배 공정이 잡혀 있는 현장이라면 무조건 천장을 열고 제대로 된 합판 보강을 진행하는 것이 정석입니다.

🎬 5. 현장 마감

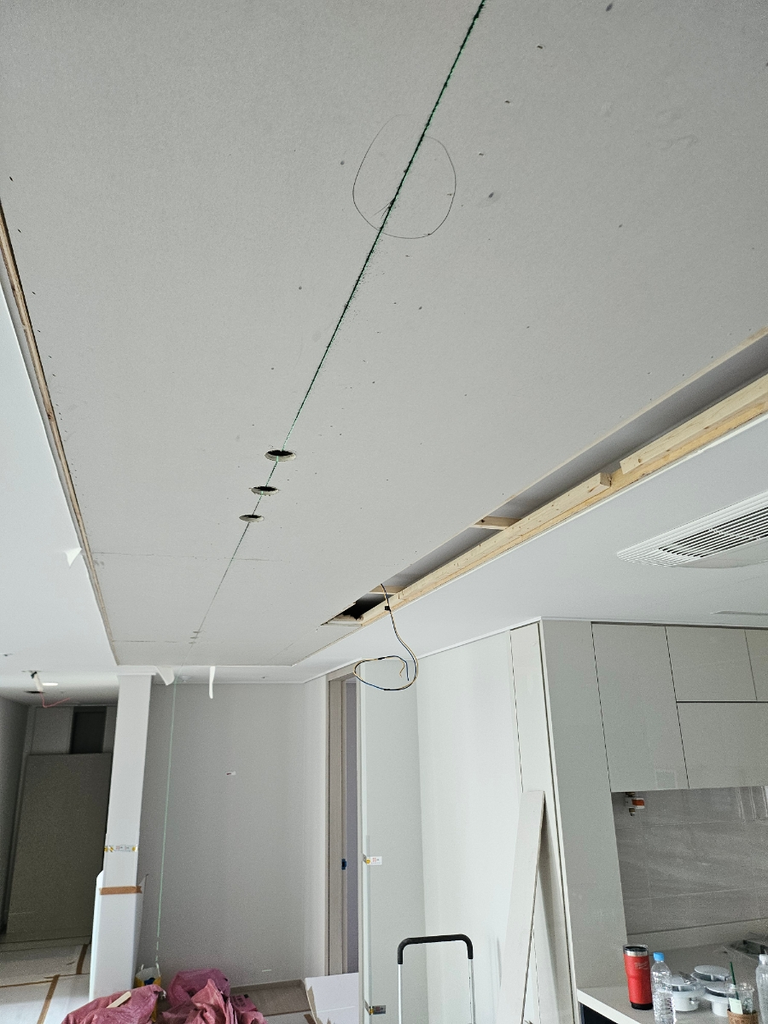

천장 매입등 타공 및 신설 배선 완료
우물 천장 라운드 목공 및 T5 간접등 결선 완료
르그랑 노밧 무선 스위치 세팅 및 페어링 확인
각 방 로슬러 실링팬 합판 보강 및 설치 마감

이번 오산 파라곤 현장도 원칙대로 배선 및 목공 보강을 마쳤습니다. 깔끔하게 떨어지는 조명 라인과 소음 없는 실링팬을 보니 마음이 개운합니다. 현장 기록 끝.
